Hãy bắt đầu với câu chuyện kinh điển về jack MC4…

Một ngày đẹp trời hệ thống điện mặt trời báo mất điện áp DC.

Bạn kiểm tra và phát hiện dây DC đã bị đứt rời trên sàn bê tông còn đọng nước sau trận mưa buổi tối.

“ Tắt hệ thống và nối lại dây nào “ bạn tự nhủ.

Bạn cầm trong tay chiếc kìm tuốt dây và bắt đầu lo sợ….

“Bạn có nỗi sợ vô hình khi tuốt dây sẽ bị giật điện.

Bạn sợ khi xoắn hai dây lại với nhau sẽ phát tia lửa điện

Bạn sợ hãi, bạn cảm thấy bị đe dọa đến tính mạng”

Mỗi người khi đọc bài viết này tôi gọi bạn là người chuyên nghiệp và đáng tự hào.

Chúng ta luôn muốn xử lý bất cứ tình huống nào với tinh thần tự tin và khối óc minh mẫn.

#1: Jack MC4 & Điện trở mối nối tăng cao

Chiếc cầu chịu trọng tải quá lớn sẽ sụp đổ trong chớp mắt…

Một khi bị người khác lừa dối, chúng ta sẽ khó có thể tin tưởng, rồi không sớm thì muộn bạn sẽ lánh xa người ấy càng lâu càng tốt.

Chúng ta sống trong cuộc đời chi phối bởi quy luật và hệ thống điện mặt trời cũng không ngoại lệ.

Khi quấn các lõi dây lại với nhau theo phương pháp truyền thống. Về mặt thể lý chúng không phải là một khối thống nhất. Do các lõi dây chỉ tiếp xúc bề mặt với nhau. Khi dòng điện đi qua bề mặt, chúng sẽ phải chịu ảnh hưởng của điện trở tiếp xúc.

Điện trở sẽ lấy đi một phần năng lượng của hệ thống. Phần năng lượng tổn hao tỏa nhiệt ra ngay tại mối nối.

Nhiệt độ mối nối tăng cao nhất vào buổi trưa và đó là nguồn gốc cho câu chuyện không ai mong muốn xảy ra.

Lớp vỏ bảo vệ nối nối ( băng keo, co nhiệt ) nhanh bị lão hóa và hư hỏng…

Bạn đang nhốt một con sư tử cồn cào trong chiếc chuồng cũ nát, Không sớm thì muộn sẽ có người trở thành con mồi đáng thương, và chúng ta không ai muốn trở thành nạn nhân xấu số cả.

Chúng ta ít khi sợ những thứ không thấy được…

Bạn sợ rắn bởi vì bạn thấy chúng và bạn không lại gần chúng

Nhưng… Bạn không thấy dòng điện, không thấy những hiện tượng đang diễn ra bên trong dây dẫn…

Nếu bạn từng gặp một người bị cháy do tiếp xúc trực tiếp với điện, hầu hết trường hợp phần xương đã bị hủy hoại hoàn toàn.

Bạn sẽ cảm thấy rất bất an khi tiếp xúc với những mối nối hở, bạn cảm thấy bị đe dọa đến mạng sống.

Những người từng trải qua tai nạn điện giật sẽ có những cảm xúc ăn sâu vào tiềm thức về điện.

Chúng ta mong muốn điều an toàn là trên hết, trong mọi tình huống bạn luôn mong mình được đảm bảo an toàn về mọi mặt từ thân thể cho đến tài chính và xa hơn là cho người thân trong gia đình bạn.

Jack cắm MC4 được sinh ra để khắc phục triệt để vấn đề này.

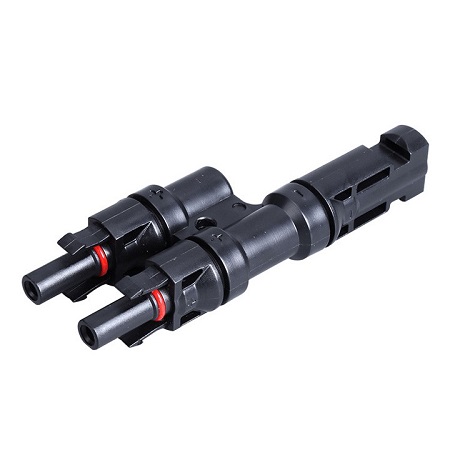

MC4 là gì ?

Đầu nối MC4 là đầu nối điện một tiếp xúc thường được sử dụng để kết nối các tấm pin mặt trời.

“MC” trong MC4 là viết tắt của nhà sản xuất Multi-Contact (nay là Stäubli Electrical Connector) và “4” cho đầu cos tiếp xúc dẫn điện đường kính 4 mm

MC4 cho phép dễ dàng kết nối các tấm pin và dãy pin bằng cách gắn các đầu nối từ các tấm pin liền kề với nhau bằng tay.

Việc tháo cổng MC4 cần công cụ đặc biệt như các khóa mở để đảm bảo jack MC4 không bị bung ra dưới lực kéo của các tấm pin hoặc khi bạn tác động lên dây dẫn.

MC4 và các sản phẩm tương thích là phổ biến trên thị trường năng lượng mặt trời ngày nay, trang bị gần như tất cả các tấm pin mặt trời được sản xuất từ khoảng năm 2011.

“Mức điện áp ban đầu là 600 V, các phiên bản mới hơn đã cho phép sử dụng trong hệ thống lên đến mức 1500 V. Giúp kết nối nhiều tấm pin hơn trên 1 string.”

Lõi dẫn điện bên trong cổng được làm bằng chất liệu đồng mạ thiếc giúp dẫn điện tốt cho hệ thống.

Thiết kế với ngàm khóa giúp cho hai lõi được giữ cố định, bạn không phải lo lắng mối nối sẽ bị tuột hoặc vô tình bung ra khi hệ thống đang hoạt động.

Hiện tại đầu nối MC4 là một trong những chuẩn chưa thể thay thế khi đấu nối hệ thống điện mặt trời. Vậy còn điều gì khiến jack cắm MC4 trở nên thiết yếu với hệ thống điện mặt trời ?

#2: Lớp vỏ mối nối và ảnh hưởng của thời tiết

Cho đến ngày hôm nay, dụng cụ để bọc các mối nối tiện lợi nhất là “ băng keo đen “.

Nhờ sự tiện dụng cho mọi người băng keo đen luôn thống trị mọi mối nối điện đơn giản, với vài vòng quấn, bạn đã một lớp bọc đẹp và đơn giản.

Tuy nhiên bạn sẽ rất bất ngờ khi biết rằng băng keo đen không có khả năng chịu nhiệt, đặc biệt là Tia UV và Ozone trong không khí.

Kết quả chỉ sau một thời gian ngắn, lớp băng keo bị cứng lại, trở nên giòn rụm và rạn nứt là chuyện hết sức bình thường.

Chúng ta không bao giờ mong phải nối lại một mối nối nhiều lần, điều ấy quá bất tiện và tốn thời gian, công sức của bạn.

Bạn sẽ hoàn toàn yên tâm khi sử dụng jack nối MC4 tại mối nối.

Bạn hoàn toàn yên tâm sau khi đã sử dụng jack MC4, không còn sự lo lắng trong những ngày mưa giông bão bùng sau những ngày trời nắng gắt.

Mối nối của bạn bền bỉ với thời gian.

Nhưng còn một hiểm họa tiềm ẩn nữa khi bạn sử dụng mối nối bằng phương pháp băng keo truyển thống.

#3: Jack MC4 & Khả năng cách điện của mối nối

Đối với các string ( các tấm pin mắc nối tiếp với nhau ) có điện áp cao > 1000V. Bạn sẽ cảm thấy cả người tê tái, cảm giác bỏng rát và nóng cực độ ở cánh tay. Đó là khi bạn tiếp xúc với hồ quang.

Phóng điện nói chung và phóng điện DC nói riêng sẽ khiến bạn phải cực kỳ dè chừng.

MC4 giúp bạn gạt phăng những cảm giác trên ra khỏi tâm trí bạn. Giúp bạn cảm thấy an toàn và thoải mái khi tiếp xúc với giàn pin.

MC4 đạt chuẩn bảo vệ phóng điện giúp bạn tự tin khi cầm nắm và thao tác.

Không những thế chuẩn IP67 giúp bạn yên tâm về lõi tiếp xúc của jack MC4 được cách ly với nước và bụi cực kỳ tốt.

#4: Nhầm cực tính của giàn pin

Khi tất cả các tấm pin không trang bị jack MC4.

Bạn sẽ rất mơ hồ và mất thời gian kiểm tra cực tính để đấu nối các tấm pin lại với nhau.

Trong trường hợp bạn thấy ngọn lửa bốc lên từ một tấm pin trong các tấm pin đấu nối. Đó là khi bạn cảm nhận mình đã đấu sai, nhưng mọi chuyện đã quá muôn màng.

MC4 khắc phục triệt để điều này cho bạn.

Với jack MC4 tích hợp sẵn ở các tấm pin, bạn nhẹ nhàng kết nối dễ dàng các tấm pin thành một string.

MC4 là cầu nối tuyệt vời giữa các tấm pin và toàn bộ phần giàn pin của hệ thống điện mặt trời tới các tủ đóng cắt bảo vệ, sau cùng là inverter.

MC4 là điều giúp bạn cảm thấy việc kết nối hệ thống điện mặt trời thật dễ dàng và đơn giản hơn tưởng tượng.

Bạn sẽ cảm thấy yên tâm hơn khi đầu tư những jack MC4 chất lượng. Tại sao bạn lại cẩn điều ấy nhỉ ?

Bạn thực sự hạnh phúc khi mua một món hàng online được giao với đúng mẫu mã và chất lượng quảng cáo. Tuy nhiên bạn dư biết với các mức giá về tương đối sẽ đi kèm cùng chất lượng sản phẩm.

Chúng ta ai cũng muốn sử dụng hàng chính hãng, hàng tốt với giá rẻ nhất. Và câu chuyện cũng tương tự với jack MC4. Hãy cùng nhau khám phá nào…



#5: Chất lượng vỏ theo thời gian

Khi sử dụng jack MC4 kém chất lượng…

Chúng ta biết rằng nước mưa có chứa các chất oxi hóa mạnh sẽ làm đầu cos rỉ sét và hư hỏng theo thời gian.

Đặc biệt khi hệ thống hoạt động ở ngưỡng công suất lớn dòng điện sẽ làm tăng mức điện hóa làm hư hỏng đầu cos nhanh chóng sau một thời gian sử dụng.



#6: Ngàm khóa chất lượng kém

Jack MC4 có ngàm khóa chịu lực khi các tấm pin bay khỏi giàn pin trong thời tiết lốc xoáy, gió giật… Giúp cho hệ thống của bạn an toàn trong điều kiện gió lốc mạnh.

Đối với các jack MC4 kém chất lượng, ngàm khóa sẽ khá giòn và chịu lực kém hơn so với loại chuẩn.

Thậm chí sau khi bấm và kết nối xong đầu nối MC4, chỉ với thao tác kéo nhẹ, lõi  MC4 đã tột ra khỏi vỏ bảo vệ.

Một điều bạn không bao giờ mong muốn xảy ra, đặc biệt khi lắp đặt cho khách hàng của bạn.

Bạn sẽ cảm thấy an tâm và tự tin hơn khi sử dụng jack MC4 chất lượng.

Và bên trong jack MC4 còn một bí mật khác…



#7: Tiếp xúc điện giữa hai đầu jack MC4

Giá thành rẻ đi kèm với việc giảm chất lượng vật liệu chế tạo. Điều này dẫn đến chất lượng đầu cos ở MC4 giá rẻ có điện trở lớn.

Bạn sẽ thấy các cổng rất nhanh hư hỏng và hệ thống reset liên tục vào những thời điểm dòng điện tăng cao.

Nguyên nhân tại các vị trí tiếp xúc kém sẽ xuất hiện hồ quang khiến sụt áp trên giàn pin. Từ đó inverter sẽ kích hoạt chế độ bảo vệ và dừng hoạt động.

Sau đó điện áp phục hồi lại như bình thường và hệ thống sẽ hoạt động trở lại.

Một trong những vẫn đề khiến bạn bức bối đó là ngàm giữ cos tiếp xúc.

Với chất liệu nhựa rẻ tiền khi chịu lực kéo từ phía dây dẫn, đầu cos sẽ tuột khỏi jack MC4.

Bên cạnh đó ruột dễ bị tuột dẫn đến hệ thống hoạt động kém ổn định, dễ sinh ra hồ quang làm hư hỏng cổng kết nối.

Do đó bạn hãy sử dụng jack MC4 chất lượng để đảm bảo độ tin cậy cho hệ thống của gia đình. Tạo niềm tin nơi khách hàng và giúp bạn trở nên một nhà cung cấp dịch vụ chuyên nghiệp.

Bonus 1: Hệ quả khi cắm hai đầu jack +/- của tấm pin lại với nhau ?

Bạn đã từng cắm hai đầu jack của 1 tấm pin mặt trời lại với nhau ?

Hầu hết mọi người mình hỏi đều có câu trả lời chẳng hạn như  “cắm như thế thì hư tấm pin chứ còn gì “. ” Ôi chao, bốc cháy luôn đấy “.” Vừa cắm là nổ tấm pin luôn đó, không nên thử…..”.

Câu trả lời thật sự cho vấn đề này như sau:

” Tấm pin sẽ không bị hư hỏng hoặc cháy nổ khi bạn cắm hai đầu jack lại với nhau. Hay nói cách khác là khi bạn ngắn mạch tấm pin”.

Tấm pin năng lượng mặt trời được thiết kế để hoạt động liên tục tại giá trị dòng điện gần bằng giá trị dòng ngắn mạch.

Điểm hoạt động tối ưu của tấm pin thông thường sẽ có giá trị dòng điện khoảng 90% dòng ngắn mạch (Isc) và 70-80% điện áp hở mạch (Voc).

Sự khác biệt công suất phát nhiệt giữa chế độ hoạt động bình thường và khi ngắn mạch hầu như không nhiều.

Trong các mô hình thí nghiệm, Tấm pin năng lượng mặt trời đóng vai trò là nguồn dòng có giá trị không đổi. Chúng được thiết kế để hoạt động với giá trị gần bằng dòng ngắn mạch.

Biểu đồ bên trái thể hiện đặc tính điện áp và dòng điện theo bức xạ (ở nhiệt độ 25 độ C ). Phía bên phải là đặc tính điện áp và dòng điện theo nhiệt độ môi trường (ở bức xạ 1000W).

Dòng điện của tấm pin gần như không đổi trên phần lớn đường đặc tuyến.

Điện áp bằng 0 ở gốc tọa độ tương ứng khi tấm pin ngắn mạch.

Khi hoạt động điện áp trên tấm pin sẽ giảm và dòng điện tăng lên một cách nhanh chóng. Giá trị dòng điện hoạt động gần bằng dòng ngắn mạch của tấm pin

Lưu ý quan trọng: Mặc dù tấm pin không bị ảnh hưởng, bạn không nên thử cắm hai đầu của một string lại với nhau.

Điện áp cao của string sẽ gây phóng điện khi bạn ngắt hai đầu Jack MC4 của string.

Điều này dẫn tới cổng MC4 sẽ bị cháy hoặc hư hỏng hoàn toàn.

Bonus 2: Điều gì đang cản trở bạn tạo niềm tin thật sự nơi khách hàng ?

Hiểu về hệ thống điện mặt trời không hề dễ dàng.

Thuyết phục khách hàng còn là cả một chặng đường phía trước.

Tất nhiên, không có gì có thể đảm bảo thành công. Nhưng nếu bạn bắt đầu với một ý tưởng tuyệt vời và ý thức mạnh mẽ về đối tượng mục tiêu của mình.

“Hãy đưa ra một phác thảo bao gồm chính xác những gì khách hàng muốn, suy nghĩ lựa chọn cẩn thận, học cách trình bày chuyên nghiệp và nghĩ đến việc tiếp thị sản phẩm bằng cách đem lại giá trị đến khách hàng”

Khi thời gian trôi qua, bạn sẽ bước vào những tháng ngày mới với việc diễn giải cho khách hàng hiểu về sản phẩm, thay đổi cách khách hàng nhìn nhận công ty của bạn.

Bạn đã có tất cả các tài nguyên bạn cần trong tầm tay về jack MC4 và nhiều hơn nữa là những kiến thức trên website này.

“Bạn phải thực hiện rất nhiều, rất nhiều những nỗ lực nhỏ nhoi mà không ai thấy hay tán thưởng trước khi bạn đạt được thành quả đáng giá”

Brian Tracy đã từng nói
