chống sét tiếp địa

1. Chống sét tiếp địa là gì?

Tiếp đất chống sét là thao tác nối thiết bị chống sét với hệ thống nối đất. Bước này giúp tản dòng điện sét vào đất. Giữ cho điện áp tại mọi điểm (trong khu vực được bảo vệ) không quá lớn. Điều này đảm bảo an toàn cho công trình, thiết bị và con người khi mưa giông.

2. Chức năng của hệ thống tiếp địa chống sét

Căn bằng điện thế, phân tán năng lượng quá áp và quá dòng xuống đất. Từ đó hình thành cơ chế bảo vệ an toàn cho con người và các thiết bị dân dụng.

3. Quy trình thi công hệ thống chống sét

a. Cấu tạo hệ thống chống sét tiếp địa

– Một hệ thống tiếp địa bao gồm các bộ phận sau:

+ Cọc tiếp địa

+ Dây liên kết

+ Mối nối liên quan

+ Hộp nối đất và kiểm tra

+ Hóa chất giảm điện trở đất (GEM): Làm giảm điện trở đất , tăng khả năng tiêu tán dòng điện. Nguyên ly hoạt động: Tạo thành keo bao quanh lấy điện cực, tăng bề mặt tiếp xúc giữa điện cực và đất.

b. Quy trình thi công hệ thống tiếp địa chống sét

– Bước 1: Đào rãnh, hố hoặc khoan giếng tiếp địa

+ Xác định, kiểm tra vị trí làm hố, tránh cái công trình ngầm.

+ Đào rãnh sâu từ 600mm đến 800mm, rộng từ 300mm đến 500mm theo bản vẽ thiết kế hoặc mặt bằng thực tế thi công.

+ Áp dụng phương pháp khoan giếng với những nơi có điện trở suất đất cao hay mặt bằng thi công hạn chế

– Bước 2: Chôn các điện cực xuống đất

+ Chú ý khoảng cách giữa các cọc và so với độ dài cọc xuống đất. Thường gấp 2 lần, khoảng cách có thể thay đổi. Tuy nhiên, không được ngắn hơn 1 lần chiều dài cọc.

+ Đóng cọc sâu đến khi đỉnh cọc cách đáy rãnh từ 100mm đến 150mm.

+ Cọc trung tâm đóng cạn hơn cọc khác trong hệ thống tiếp địa chống sét.

+ Rải cáp đồng trần dọc theo các rãnh đã đào để liên kết với các cọc đã đóng.

+ Hàn hóa nhiệt để liên kết các cọc với các đồng trần.

+ Đổ hoá chất làm giảm điện trở đất dọc theo cáp đồng trần.

+ Dây dẫn sét trực tiếp từ kim chống sét hoặc cáp tiếp đất từ bản đồng tiếp đất chính sẽ được liên kết vào hệ thống đất tại vị trí cọc trung tâm.

– Bước 3: Chọn và lắp kim thu sét

+ Nối kim thu sét với các dây kim loại đi xuống mặt đất. Dây thoát sét được nối với cọc tiếp địa. Bộ phận tiếp địa là các thanh kim loại dài khoảng 2,5-3m chôn sâu xuống đất ở vị trí cách sàn nhà ra phía ngoài 1-2m. Đào rãnh sâu 0,5m và nối các đầu cọc tiếp địa với nhau.

+ Dây dẫn sét trực tiếp từ kim chống sét hoặc cáp tiếp đất từ bản đồng tiếp đất chính sẽ được liên kết vào hệ thống đất tại vị trí hộp kiểm tra điện trở đất.

– Bước 4: Hoàn trả mặt bằng và kiểm tra hệ thống tiếp địa chống sét

+ Lắp đặt hố kiểm tra điện trở đất tại vị trí cọc trung tâm sao cho mặt hố ngang với mặt đất.

+ Kiểm tra lần cuối các mối hàn và thu dọn dụng cụ.
+ Lấp đất vào các hố và rãnh, nện chặt và hoàn trả mặt bằng.
+ Đo điện trở tiếp đất của hệ thống, giá trị điện trở cho phép là < 10 Ohm.

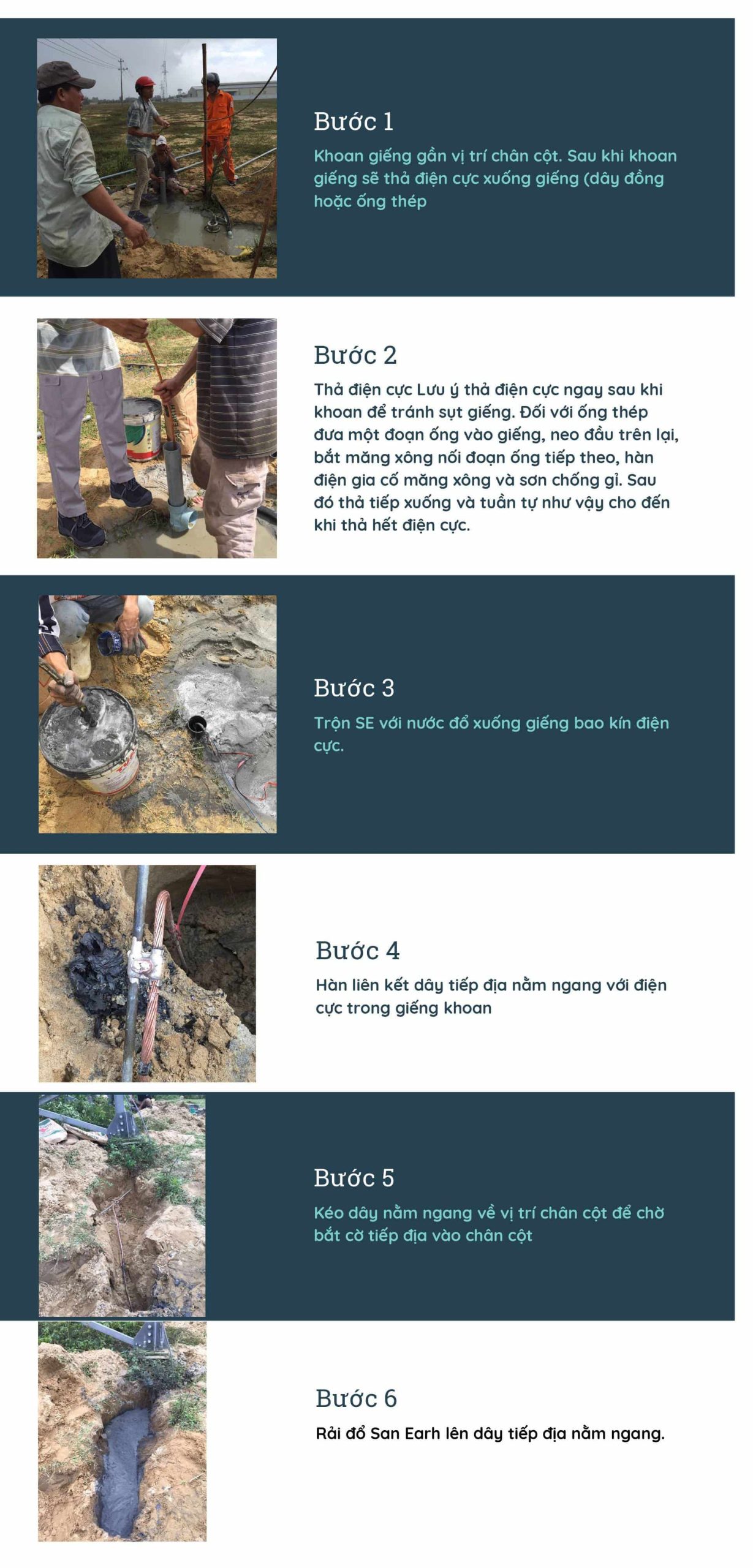

Quy trình thi công chống sét tiếp địa Công ty Posotec
